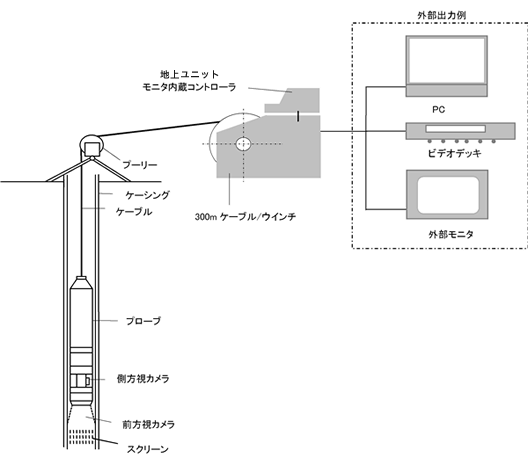

HOME >> 業務案内：設備部門 水資源の活用｜アフターサービス｜井戸工事｜濾過装置維持管理作業｜揚水設備工事｜ 水中テレビカメラ調査 ■ 使用機材 井戸調査用カメラ i-Do300F-IIの特長 ウインチ 井戸孔内を深度表示しながらリアルタイムで観察可能です。 地上ユニットで全てのオペレーションが可能です。（フォーカス調整・ウインチ操作等） 点検調査の可能深長は、300ｍです。 調査可能な井戸口径は、φ65mm〜φ400mm程度です。 モニター画像は、同時にビデオ録画（デジタル画像）が可能です。 φ60mm　プローブ 　 2WAYカメラを搭載し、より詳細な井戸観察が可能 前方視と側方視カメラを搭載することで、前方カメラ画像を見ながらカメラを下ろし、気になる箇所を側方カメラで確認することにより短時間で観察が行えます。 カメラが360度回転することで、井戸壁面の詳細な情報を手軽に取得できます。 地上ユニットで全てのオペレーションが可能 地上ユニットのコントローラで、カメラのフォーカス調整、カメラの回転、カメラ画像の切替、深度表示及び深度のプリセットなどの設定が地上部で行えます。 ウインチ操作も地上から操作できます。 モニター表示や外部出力画像には、深度や温度情報が表示されます。コントローラで表示のON/OFFが選択できます。 コントローラの外部出力端子とビデオデッキ等を接続することで、観察画像を録画することができます。 　 コントローラー 　 ■ 水中テレビカメラ調査の用途 井戸の健全性調査 取水スクリーンやストレーナーの目詰まり、あるいはケーシング管の破損有無等の定期調査。いわば“井戸の健康診断”が行えます。 井戸内の点検・維持管理調査 取水量の減少、水質変化、あるいは排砂の増加等、孔井内で生じた異常の原因を調査します。 井戸改修効果の判定 経年劣化した井戸を対象に行われる改修（孔井洗浄･掃除･浚渫等）の際、事前･事後の画像比較で効果を判定します。 その他の用途 （1） 調査ボーリング孔の孔壁観察 岩盤を対象とするボーリング孔壁画像から、岩相変化･亀裂･空隙〜空洞を把握します。 （2） 各種水中観察 淡水〜海水中にある配管装置の管内点検、あるいは各種の水中観察。 　 ■ 撮影サンプル画像（深井戸スクリーン部） 洗浄前 洗浄後 　 ■ 水中テレビカメラのシステムと観察概要 ■ 水中テレビカメラのシステム機器の仕様 （1）プローブ （2）コントローラー （3）ウインチ （4）深度計測プーリー プローブ 　 2WAY孔内観察カメラ（フォーカス機能付） 外径 φ60mm φ100mm 適応口径 φ60mm φ100mm 長さおよび重量 長さ700mm、5.5kg 長さ720mm、8.0kg 材質 ステンレス（SUS304） アルミニウム、ステンレス （SUS304） 動作環境 温度 0℃〜60℃、耐圧 300ｍ 3MPa 前方/側方観察 カメラ部 解像度 NTSC 水平 330 TV 本　（有効画素数　38万画素、総画素数　41万画素） 照明 白色LED 回転 コントローラーからの操作により左右360°回転（側方観察カメラ） 　 コントローラー 外形および重量 W:270mm D:240mm H:205mm 3.7kg 動作環境 0〜40℃ 供給電源 AC100-240V　±5% Max0.5A カメラ制御 フォーカス調整、側方カメラ回転（左右360°）、カメラ切り替え（前方/側方） 画像表示 内蔵5インチカラーLCDモニタ 深度表示 整数3桁、小数3桁（999.999ｍ）深度数値を画面にインポーズ 深度設定 深度プリセット機能 その他 他外部ビデオ出力端子付き（RCAコネクタ）、USB端子（対応PC Windows XP） 　 ケーブル&ウインチ ケーブル φ5.6mm、長さ300ｍ 5芯検層用 外形および重量 W：530mm D：500mm H：390mm、40kg 駆動方式 モーター駆動、手動切り替え 昇降速度 0〜5ｍ/分 供給電源 AC100-240V　±5% Max10A 　 深度計測プーリー 外形および重量 BIP-Vプーリー（径 180mm、1kg） 最少計測 1mm（0.25mm/p） 　 ▲このページのトップへ戻る
